SCR脱硝催化剂氮氧化物排放不达标，通常由多种因素共同导致，核心问题往往围绕催化剂活性下降、系统运行参数失衡及烟气特性干扰展开。以下是几种主要可能性：
01催化剂活性下降
这是影响脱硝效率的内在核心因素，具体表现包括：

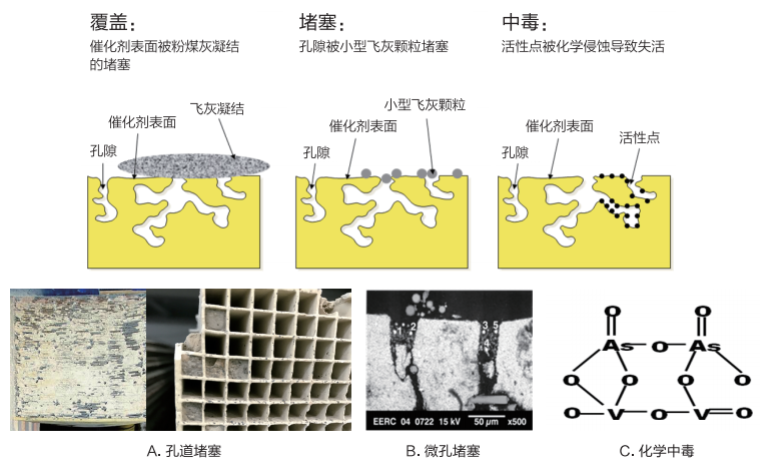

· 化学中毒：烟气中的碱金属（如钾、钠）、碱土金属（如钙、镁）或重金属（如砷、铅）会与催化剂活性组分发生不可逆反应，破坏其结构，导致活性永久丧失。例如，燃烧高碱煤时，碱金属中毒风险显著增加。

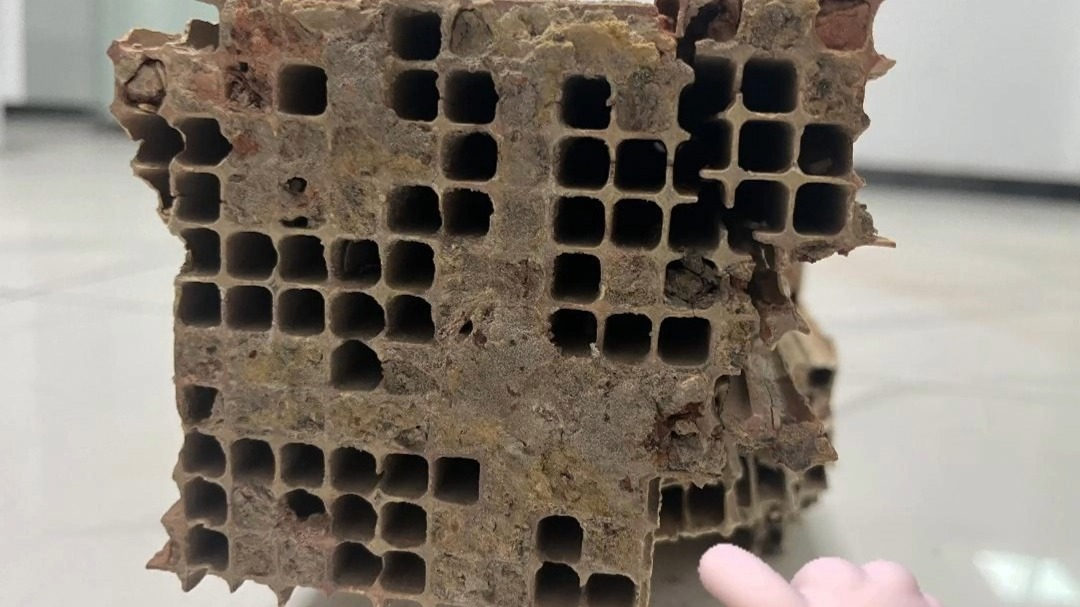

· 物理失活：包括烧结（高温下催化剂活性组分颗粒聚集，比表面积减小）、磨损（高速烟气携带飞灰颗粒持续冲刷催化剂表面，尤其在迎风面）以及堵塞（飞灰、硫酸铵等物质沉积，覆盖活性位点或堵塞孔隙）。
· 催化剂老化：长期运行后，催化剂的活性组分（如V₂O₅）会自然流失或结构发生变化，导致其在最佳温度区间内的活性降低。
02反应条件不匹配
SCR反应对运行参数极为敏感：
· 温度偏离最佳区间：每种催化剂（如钒钛系催化剂）都有其最佳活性温度范围（通常为180-400℃）。温度过低，反应速率慢；温度过高，则可能引发氨的氧化副反应，生成新的NOx，并加速催化剂烧结。
氨氮比（NH₃/NOx）失调：氨气投放量需与烟气中NOx浓度精准匹配。氨氮比过低，还原剂不足，脱硝效率下降；氨氮比过高（>1.1），则会导致氨逃逸，不仅浪费还原剂，逃逸的氨还可能与SO₃反应生成硫酸氢铵，堵塞催化剂和空预器。
03烟气干扰
复杂的烟气成分会直接或间接影响反应：

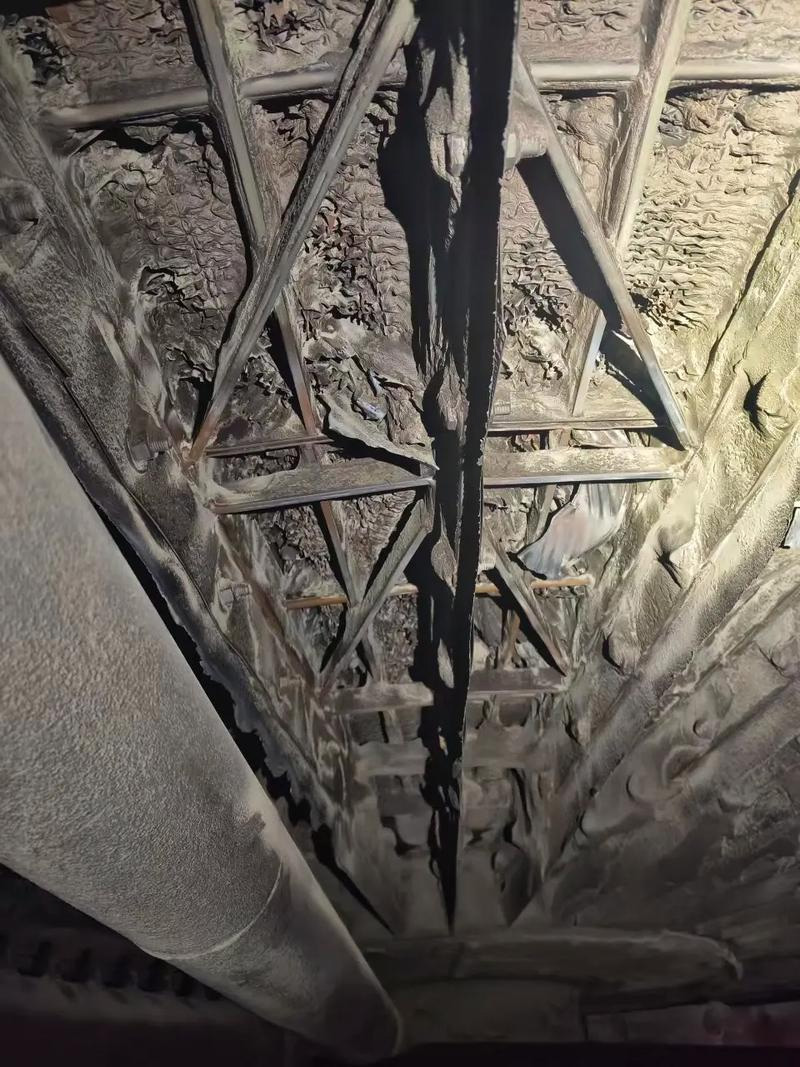

· 粉尘含量高：飞灰会物理覆盖催化剂表面，堵塞孔隙，减少有效反应面积，并加剧磨损。
· 硫氧化物（SO₂）影响：高浓度SO₂会促进硫酸铵的生成，加剧催化剂堵塞和腐蚀风险。

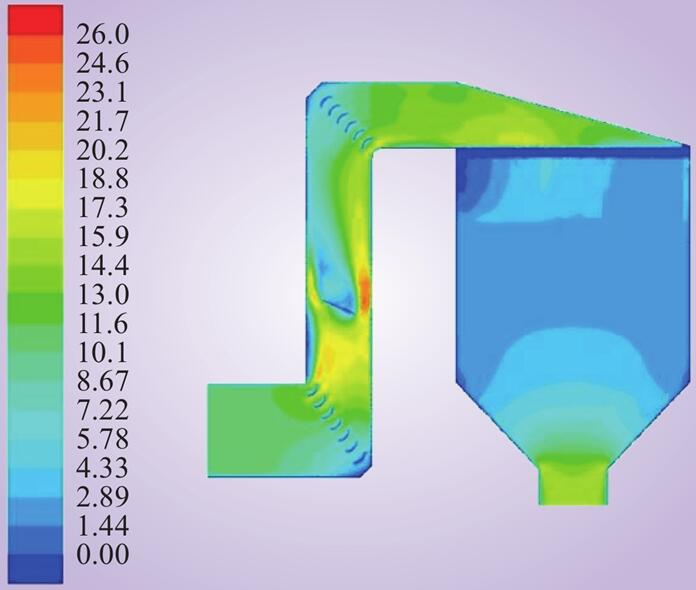

· 烟气流场不均匀：SCR反应器入口或出口的烟气流速、温度、NOx浓度分布不均，会导致局部区域反应不充分或氨气分布不均，即使整体平均值达标，局部也可能超标。
· 喷氨系统故障：喷氨格栅（AIG）喷嘴堵塞或分配不均，会导致氨气在烟道截面上分布不均，部分区域氨气不足，脱硝效率低下。
综上所述，氮氧化物不达标往往是催化剂性能衰减、运行参数控制不佳与烟气条件恶劣等因素交织作用的结果，需通过定期检测、优化运行参数和加强烟气预处理等综合手段进行解决。
