SCR脱硝催化剂砷中毒机理、危害与防控对策
选择性催化还原（SCR）是燃煤电厂、工业炉窑氮氧化物治理的主流技术，砷中毒是导致脱硝催化剂不可逆失活、寿命大幅缩短的核心因素之一。烟气中气态三氧化二砷（As₂O₃）可深入催化剂孔道，通过化学毒化与物理堵塞双重作用破坏活性位点，显著降低脱硝效率，增加运维成本与环保排放风险。本文系统阐述砷中毒来源、作用机理、性能影响及全流程防控技术，为高砷工况下催化剂稳定运行提供技术参考。
一、砷的来源与迁移转化
燃煤中砷含量一般为2–10 mg/kg，高砷煤可达20 mg/kg以上。锅炉高温燃烧时，砷转化为气态As₂O₃，随烟气进入SCR反应器；部分砷附着于飞灰，在飞灰再循环工况下持续富集，进一步加剧中毒风险。As₂O₃分子直径约0.5 nm，可轻易进入催化剂2–50 nm的中孔通道，为深度中毒创造条件。
二、脱硝催化剂砷中毒机理
1. 化学毒化（核心不可逆失活）
As₂O₃在催化剂表面被氧化为As₂O₅，与活性组分V₂O₅反应生成无脱硝活性的钒砷酸盐（如AsVO₅），直接占据酸性活性位，阻断NH₃吸附与NO还原反应路径，同时消耗表面活性氧，显著削弱氧化还原能力。

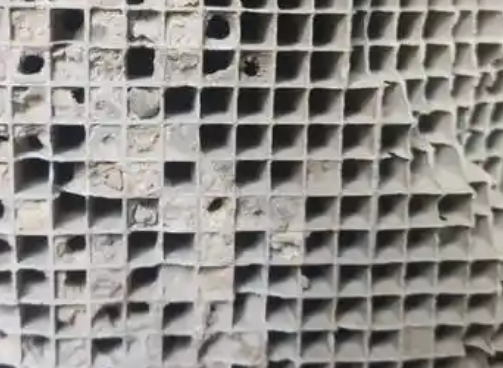

砷氧化物在孔道内沉积形成致密层，降低比表面积与孔容，阻碍NO、NH₃扩散传质，导致反应动力学受限，活性快速衰减。
3. 结构劣化
砷侵入会破坏TiO₂载体晶相结构，降低机械强度，加剧催化剂磨损与坍塌风险。
三、砷中毒对催化剂性能的危害
脱硝效率快速下降：
烟气As₂O₃浓度达0.1 mg/m³，连续运行6个月效率可大幅下滑。
活性寿命缩短：
高砷工况下使用寿命较正常缩短30%–50%。
氨逃逸升高：
为保效率过量喷氨，引发空预器堵塞、腐蚀。
运行成本激增：
再生难度大、更换周期缩短，运维费用显著上升。
排放超标风险：
难以稳定满足超低排放要求。
四、砷中毒诊断与表征方法
元素分析
XRF检测砷含量，通常As>0.05% 判定明显中毒。
结构分析
BET测比表面积、孔容下降；XRD表征钒砷酸盐物相。
活性评价
NH₃-TPD、H₂-TPR显示酸性与还原性能降低。
现场表征
脱硝效率、氨逃逸、阻力异常上升。
五、砷中毒防控与治理技术
1. 源头控砷
优选低砷煤，优化配煤降低入炉砷含量。
炉内添加钙基、铁基固砷剂，将气态砷转化为稳定固相随飞灰脱除。
采用高效除尘，减少砷随飞灰循环富集。
2. 烟气前置脱砷
在SCR上游设置活性炭、氧化铁基吸附剂捕集As₂O₃，实现前置除砷。
3. 抗砷催化剂设计
选用大孔径、高孔隙率载体，提升抗堵塞能力。

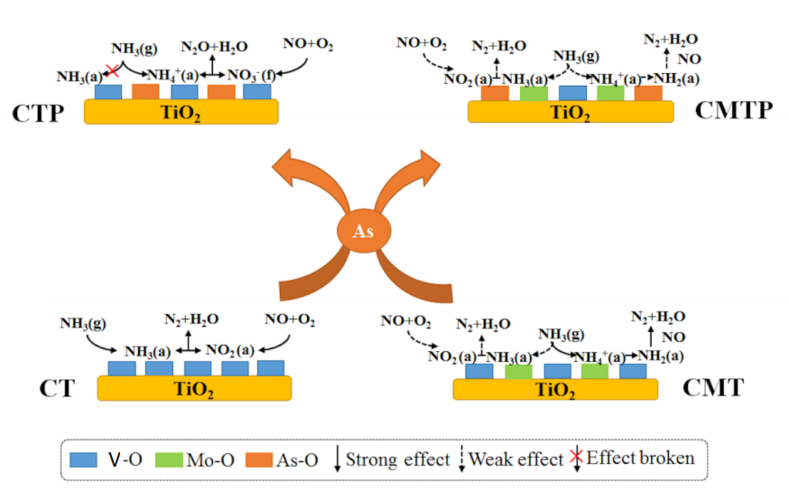

优化配方：添加MoO₃、WO₃改性，优先与砷结合保护活性位。
4. 运行优化与再生
合理控制温窗，减少As₂O₃冷凝沉积。
分级布置催化剂，定期更换上层高砷失活单元。
重度砷中毒再生效果有限，多采用直接更换；轻度可酸洗脱灰辅助恢复。
六、结论
砷中毒是化学+物理双重不可逆失活，是高砷煤工况下SCR系统的主要失效模式。防控需坚持源头控砷、前置脱砷、抗砷选型、优化运行综合治理。精准监测砷含量、采用抗砷催化剂与前置脱砷技术，可有效延缓中毒，延长寿命，保障脱硝系统长期稳定达标。
